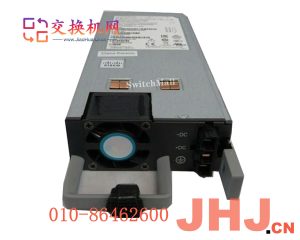

C9K-PWR-1500WDC Catalyst 9500X 1500W DC Power Supply

重新构想、强化、重新定义

Catalyst 9500 系列（包括全新 Catalyst 9500X 型号）将继续通过持续创新塑造未来，帮助您重新构想连接、增强安全性并重新定义大大小小的混合员工队伍的体验。

基于思科统一接入数据平面 (UADP) 专用集成电路 (ASIC) 的思科 Catalyst 9500 系列交换机是思科领先的固定企业核心和聚合交换平台，作为 Catalyst 9000 系列的一部分，旨在改造您的网络以应对工作场所在任何地方、端点可以是任何东西、应用程序在各处托管的混合世界。

基于 Cisco Silicon One Q200 ASIC 的 Cisco Catalyst 9500X 交换机专为具有可编程管道 (P4) 的下一代核心而构建，是首款在企业中提供高达 12.8 Tbps 全双工交换容量的网络芯片。Q200 ASIC 提供高性能以及完整的路由和交换功能，无需外部存储器。这是通过包含片上高带宽存储器 (HBM) 的内部架构实现的。Catalyst 9500X 交换机采用高性能多核 x86 CPU，是思科领先的专用固定核心和边缘服务企业交换平台，专为安全、物联网和云而构建。

Cisco Catalyst 9500X 交换机是业界首款针对企业园区的专用固定 10、25、50、40、100、200 和 400 千兆位以太网交换机。Catalyst 9500X 交换机为企业应用提供无与伦比的转发规模（MAC 地址、IP 单播和组播路由、MPLS 标签）和深度缓冲。Catalyst 9500X 型号包括无阻塞 50 Gb 以太网小型可插拔 (SFP-56) 和无阻塞 400 Gb 以太网四路小型可插拔双密度 (QSFP-DD) 端口。

Catalyst 9500 系列交换机支持高级路由和基础设施服务（例如多协议标签交换 [MPLS] 第 2 层和第 3 层 VPN、组播 VPN [MVPN] 和网络地址转换 [NAT]）；思科软件定义的访问功能（例如主机跟踪数据库、跨域连接以及 VPN 路由和转发 [VRF] 感知定位器/ID 分离协议 [LISP]）；以及采用 Cisco StackWise Virtual 技术的网络系统虚拟化，这对于它们在园区核心中的部署至关重要。Cisco Catalyst 9500 系列还支持基本的高可用性功能，例如修补、带状态切换的思科不间断转发(NSF/SSO)、冗余白金级电源和风扇，同时支持各种光学器件。Catalyst 9500 系列交换机提供 Cisco DNA Center 或 Meraki 云监控的操作选择。

软件定义访问的基础

企业网络是数字化转型的核心。开放、可编程、集成且安全的网络可以最大限度地提高业务敏捷性，从而帮助人们追求和捕捉新的商机。

具有软件定义接入(SD-Access) 的思科数字网络架构(Cisco DNA ) 是为业务提供支持的网络结构。思科 SD-Access 是一种开放且可扩展的软件驱动架构，可加速并简化您的企业网络运营。SD-Access 通过基础功能实现从边缘到云的基于策略的自动化。

产品概述

思科 Catalyst 9500X 型号

● Cisco Silicon One Q200专用集成电路(ASIC) 专为下一代网络核心+边缘交换机而构建。它是首款提供高达 12.8 Tbps 全双工速度和 8 Bpps 转发性能的企业 ASIC，同时支持高性能和完整路由和交换功能，无需外部存储器。

● Cisco Silicon One Q200 ASIC 采用 7 纳米制造技术构建，能够在保持低功耗的同时提供高性能。

● 高达 12.0 Tbps 的交换容量和 8 Bpps 的转发速率

● 80MB 专用低延迟缓冲区，高达 8GB HBM 缓冲区用于深度数据包缓冲区

● 多达 28 个本机无阻塞 40/100 千兆位以太网 QSFP28 端口

● 多达 60 个本机无阻塞 10/25/50 千兆位以太网 SFP56 端口

● 多达 8 个本机无阻塞 40/100/200/400 千兆位以太网 QSFPDD 端口

● Intel 2.43-GHz x86 CPU，具有 8 核和 32-GB DDR4 内存

● 高达 960 GB 的 SSD 本地存储，用于基于容器的应用程序托管（2 个 10G KR 端口）

● 灵活的路由（IPv4、IPv6、组播）表、二层表、ACL 表、QoS 表。

● 用于交换的ASIC 表最多可扩展至256K MAC 地址，路由可扩展至最多2M 路由。

● IPv4/IPv6 双栈和动态硬件转发表分配，便于 IPv4 到 IPv6 的迁移

● 应用程序托管的硬件支持

● 硬件支持精确时间协议（PTP、IEEE 1588v2）具有精确的时钟同步和亚微秒级精度，适合时间和频率的分配和同步。

● 硬件支持线速256 位802.1ae MACsec 和WAN-MACsec 数据加密。

● 硬件支持线速 256 位 IKEv2 ESP IPsec 数据加密（仅限 C9500X-60L4D）

◦ 有关详细信息，请参阅平台详细信息部分

● 白金级（90% 效率）1500 瓦交流和/或直流电源。

● 可现场更换的N+1 冗余风扇托架单元，增加了选择气流方向的灵活性。

思科 Catalyst 9500 型号

● 思科统一接入数据平面 (UADP)专用集成电路 (ASIC)，具有可编程管道、微引擎功能以及基于模板、可配置的第 2 层和第 3 层转发分配、访问控制列表 (ACL) 和服务质量 (QoS) 条目，已为下一代技术做好了准备

● 高达 6.4 Tbps 的交换容量和高达 2 Bpps 的转发性能

每个 ASIC高达 36 MB 的统一缓冲区

● Intel 2.4-GHz x86 CPU，具有高达 120 GB 的 USB 3.0 或高达 960 GB 的 SATA SSD 存储，用于基于容器的应用程序托管

● 多达 32 个无阻塞 100 Gb 以太网 QSFP28 端口

● 多达 32 个无阻塞 40 Gb 以太网 QSFP+ 端口

● 多达 48 个无阻塞 25 Gb 以太网 SFP28 端口

● 多达 48 个无阻塞 10 Gb 以太网 SFP+ 端口

● 可扩展的第 3 层路由（IPv4、IPv6 和组播）表和第 2 层交换表

● 应用程序托管的硬件支持（例如使用Cisco HundredEyes Enterprise Agent）。

● 内置 IEEE 802.1ba AV 桥接 (AVB)，通过改进的时间同步和 QoS 提供更好的 AV 体验

● 精确时间协议（PTP；IEEE 1588v2）提供亚微秒精度的精确时钟同步，使其适合通过网络分配和同步时间和频率

● 支持静态和动态NAT 以及端口地址转换(PAT)

● Cisco StackWise Virtual 技术，一种网络系统虚拟化技术，可提高运营效率并增强不间断通信和扩展系统带宽。可以跨 StackWise-Virtual 成员配置多机箱 EtherChannel，以实现高弹性

● 白金级（效率超过 90%）交流和/或直流电源

● 可现场更换的风扇托架单元

● Meraki 云监控选项

思科 IOS XE

这款面向企业的现代操作系统提供对模型驱动的可编程性、机载 Python 脚本、流式遥测、基于容器的应用程序托管以及关键错误修复补丁的支持。思科IOSXE 还具有内置防御措施来防止运行时攻击。

● 启用思科即插即用 (PnP)：简单、安全、统一和集成的产品，可简化新分支机构或园区设备的部署或现有网络的更新

● 自动设备配置：当首次在网络中部署Cisco Catalyst 交换机时，能够自动执行升级软件映像和在Cisco Catalyst 交换机上安装配置文件的过程。思科提供即插即用 (PnP) 等统包解决方案和零接触配置 (ZTP) 和预启动执行环境 (PXE) 等现成工具，可实现轻松的自动化部署。

● API 驱动的配置： Cisco Catalyst 9500 系列等现代网络交换机支持广泛的自动化功能，并通过网络配置协议（NETCONF、RESTCONF 和 gNMI）提供强大的开放 API，使用外部工具（现成的和定制的）的 YANG 数据模型来自动调配网络资源。

● 精细可见性：模型驱动的遥测提供了一种将数据从交换机传输到目的地的机制。要流式传输的数据是通过订阅 YANG 模型中的数据集来驱动的。订阅的数据集按配置的时间间隔流式传输到目的地。此外，Cisco IOS XE 支持推送模型，可提供近乎实时的网络监控，从而快速检测和纠正故障。

● 无缝软件升级和修补：为了增强操作系统的弹性，Cisco IOS XE 支持修补，它可以修复定期维护版本之间的关键错误和安全漏洞。此支持允许客户添加补丁，而无需等待下一个维护版本。

● WebUI：基于嵌入式GUI 的设备管理工具，提供配置设备、简化设备部署和可管理性并增强用户体验的能力。WebUI 带有默认图像。无需在设备上启用任何内容或安装任何许可证。您可以使用 WebUI 构建第 1 天配置，然后从那时起监视设备并对其进行故障排除，而无需了解如何使用 CLI。
